Para electricistas Guía + calculadora
Tableros de motores, sin adivinar.
25 diagramas de potencia y comando verificados, con secuencia, materiales y fallas comunes. Y una calculadora que te dice qué térmico, qué contactor y qué cable poner.
El problema
Te ofrecen un tablero y no sabés si agarrarlo.
Los diagramas de internet tienen errores
Copias de copias, sin numeración de bornes, con enclavamientos que faltan. Si lo armás así, salta todo.
Elegir protecciones a ojo sale caro
Un térmico mal regulado salta todo el día o, peor, no salta nunca y se quema el motor.
Cada trabajo nuevo es empezar de cero
Inversión, estrella-triángulo, bombas con flotante: buscar, dudar y preguntar te come horas.
Cómo lo hicimos distinto
Cada circuito se simuló antes de dibujarse.
✓ KM1 y KM2 nunca entran juntos
✓ estrella y triángulo nunca a la vez
✓ el térmico corta la bobina
Probamos la lógica de los 25 circuitos con 49 escenarios automáticos antes de dibujarlos. Igual, todo trabajo se prueba en el tablero, sin carga, antes de entregarlo.
Los 25 diagramas
Los comandos que te piden en la obra.

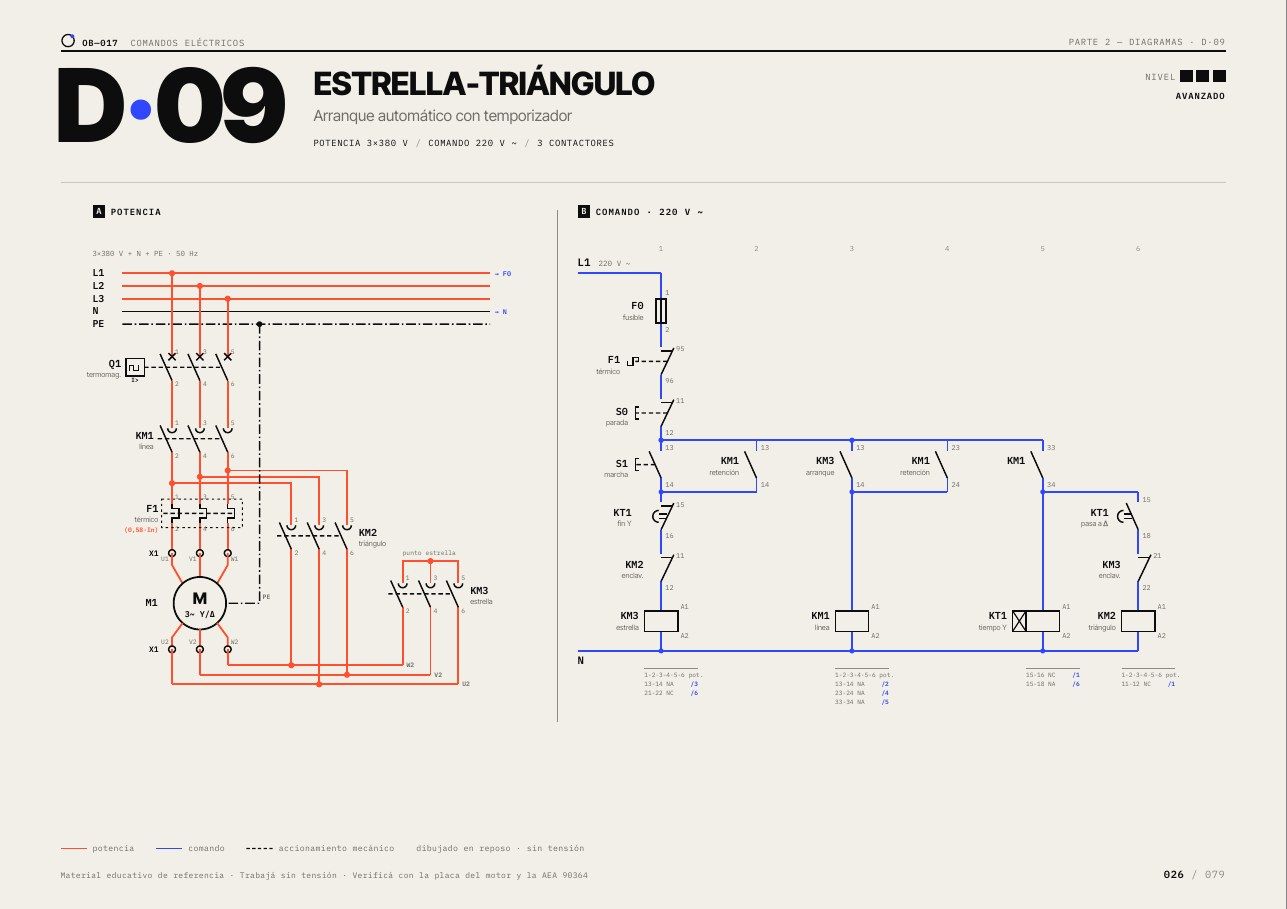

Dos páginas por circuito
Potencia y comando en colores, la secuencia paso a paso y la lista de materiales. En la segunda página: fallas comunes con su causa, la prueba antes de entregar y los bornes usados.

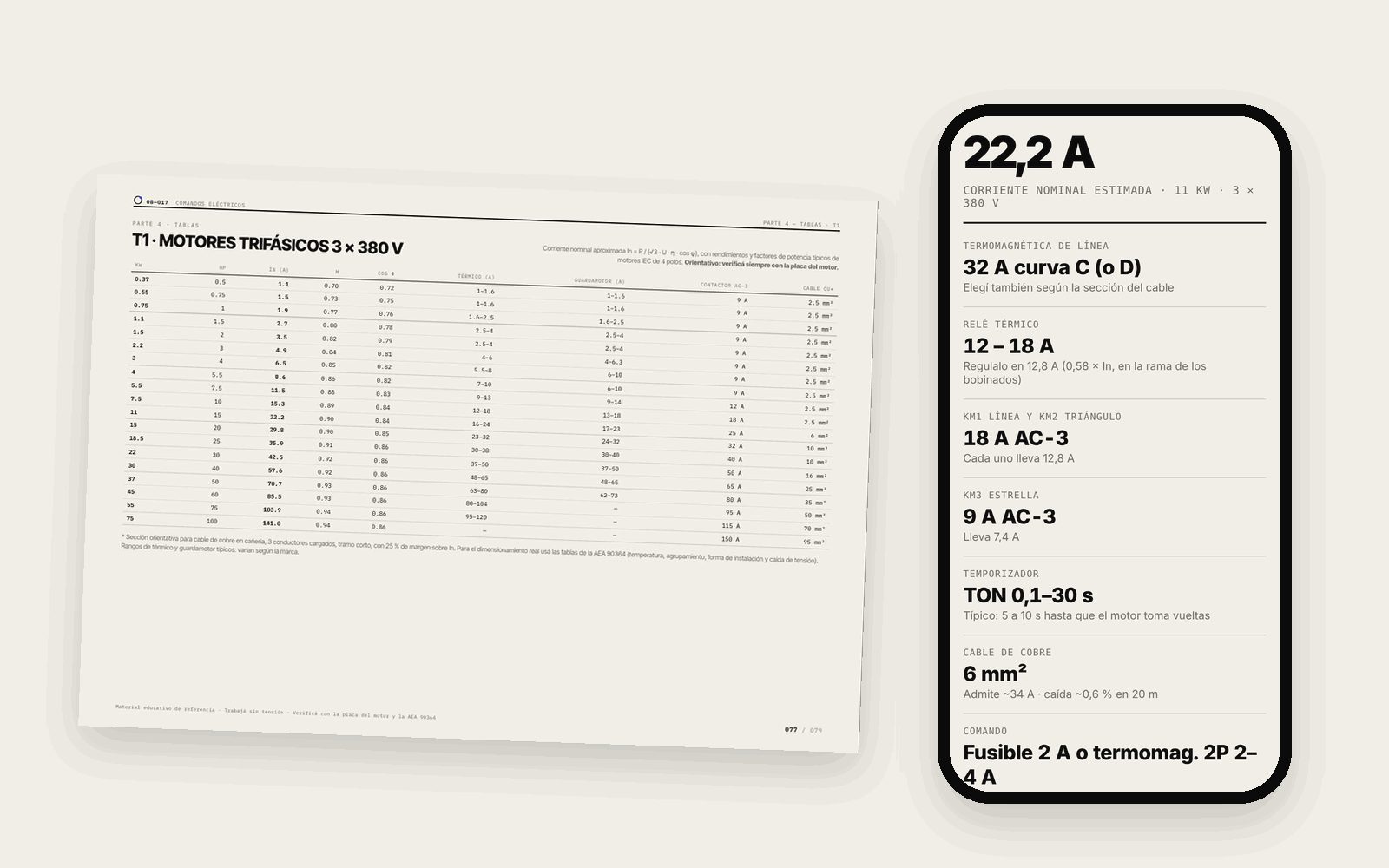

La cuenta hecha
Cargás potencia y tipo de arranque: corriente, térmico, guardamotor, contactor, cable orientativo y lista de materiales para copiar.

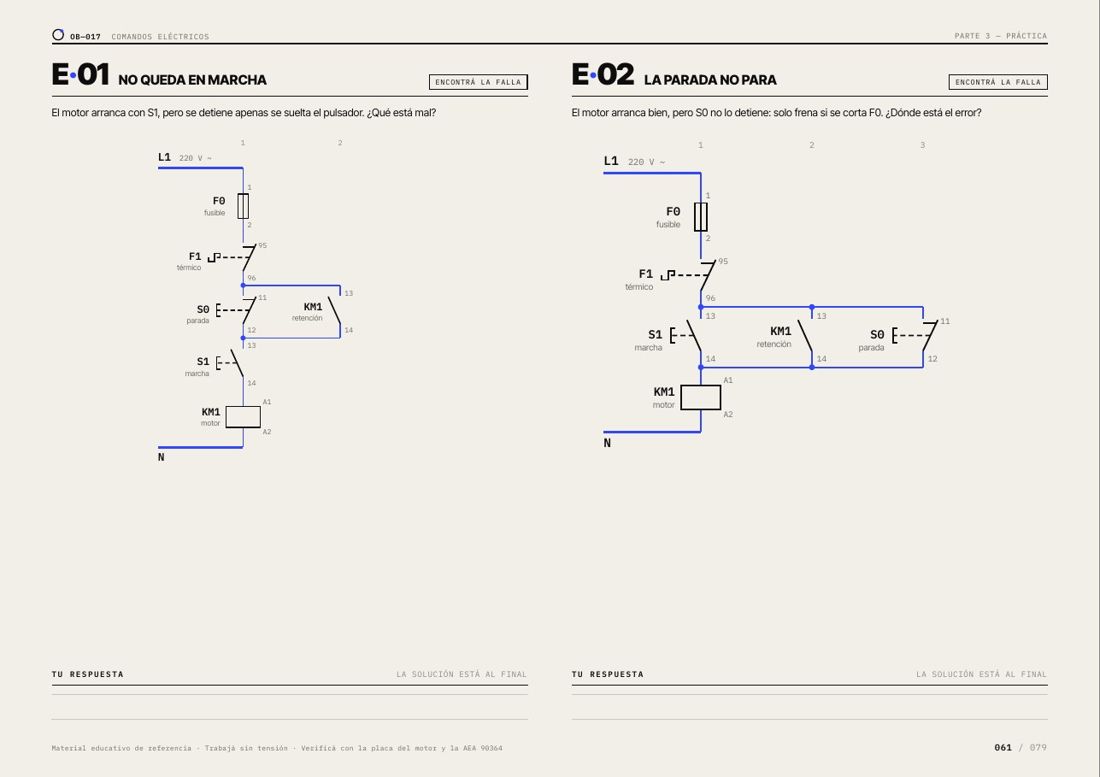

20 ejercicios con soluciones
Encontrá la falla y completá el diagrama. Para entrenar la vista antes de ir al tablero.

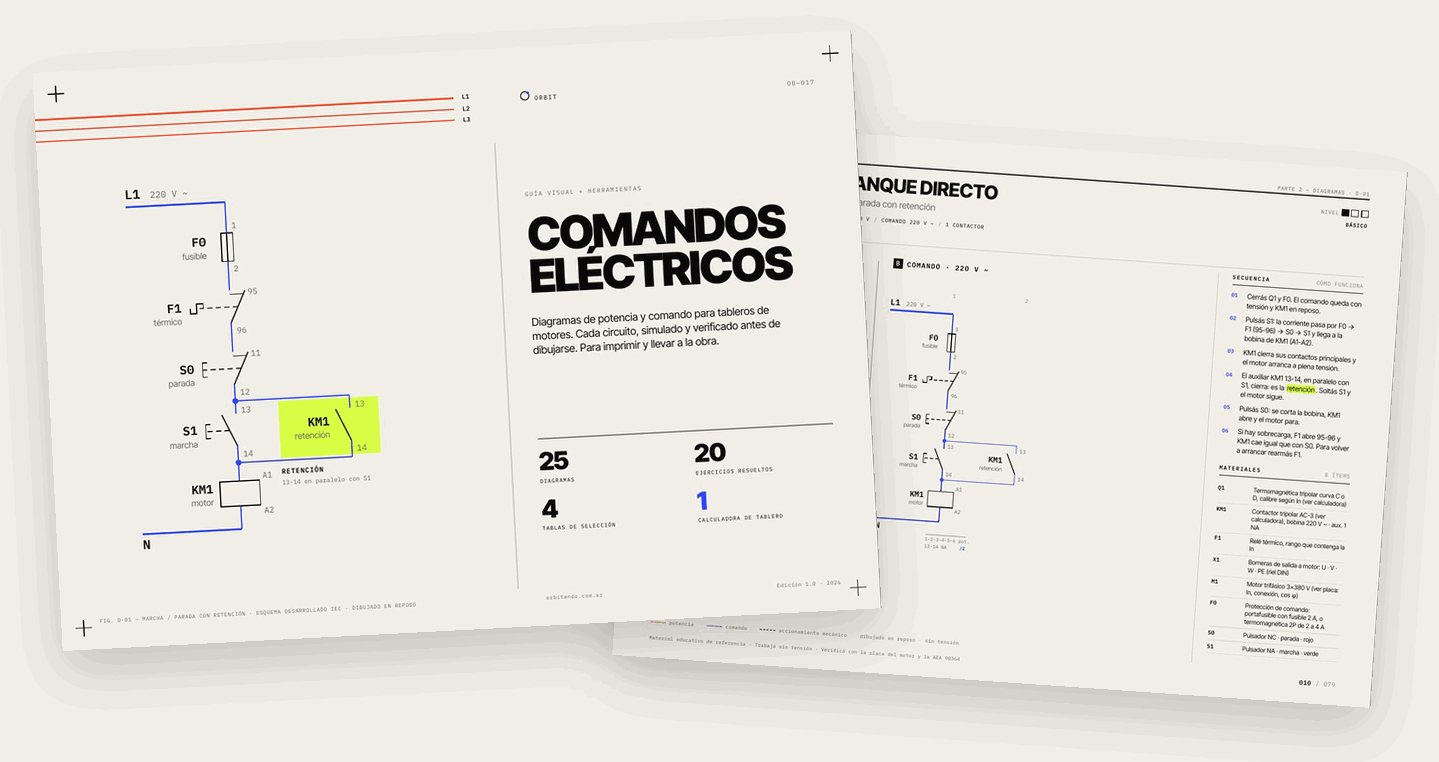

Mirá 6 páginas gratis
La tapa, los símbolos y dos diagramas completos. Sin dejar tu mail.
Probalo acá mismo
¿Qué motor tenés que conectar?
Arranque directo · valores orientativos
La calculadora del kit suma guardamotor, cable, estrella-triángulo, inversión y la lista de materiales completa.
Cómo funciona
De la compra al tablero en 5 minutos.
Comprás y te llega al mail
Pagás con Mercado Pago y en el momento tenés todo para descargar.
Imprimís el diagrama del trabajo
Viene en versión para imprimir (fondo blanco) y para pantalla.
Calculás y armás
La calculadora te da los materiales; la guía, el paso a paso y la prueba final.
Todo el kit, un solo pago.
OB—017 · Comandos eléctricos
- Guía de 79 páginasFundamentos, símbolos IEC, componentes y cómo leer un diagrama.
- 25 diagramas de potencia y comandoCon secuencia, materiales, fallas comunes y prueba antes de entregar.
- 20 ejercicios con solucionesEncontrá la falla y completá el diagrama.
- Tablas de selecciónMotores trifásicos y monofásicos, cables y estrella-triángulo.
- Calculadora de tableroEn el celular o la compu, sin internet.
Te llega al instante al mail que pongas y queda en tu biblioteca de orbitando.com.ar. Licencia de uso profesional y actualizaciones sin cargo.
Si no te sirve, te devolvemos la plata.
Tenés 10 días corridos desde la compra para arrepentirte, como dice la ley de defensa del consumidor (art. 34, Ley 24.240). Escribís a hola@orbitando.com.ar o usás el botón de arrepentimiento.
Preguntas frecuentes.
¿Sirve si recién empiezo?
Sí. La Parte 1 explica los símbolos, los componentes y cómo se lee un diagrama. Los circuitos van de nivel básico a avanzado, y los ejercicios te ayudan a practicar.
¿Con qué norma están dibujados?
Con símbolos IEC, como se usan en Argentina, y numeración de bornes estándar (A1-A2, 13-14, 21-22, 95-96). Todo el comando a 220 V ~.
¿Los valores de la calculadora son exactos?
Son orientativos: estiman la corriente con valores típicos de motores. Si cargás la corriente de placa, usa esa. El cable se dimensiona en serio con las tablas de la AEA 90364.
¿Es un curso?
No. Es una guía de referencia y una herramienta: no hay videos ni clases. Imprimís el diagrama que necesitás y lo llevás al trabajo.
¿Incluye un certificado?
No. Preferimos no prometer certificados que no tienen validez oficial. Para firmar instalaciones se necesita matrícula según cada jurisdicción.
¿Cómo lo recibo?
Apenas se acredita el pago te llega un mail con el acceso. También queda en tu biblioteca de orbitando.com.ar, con el mismo mail.
